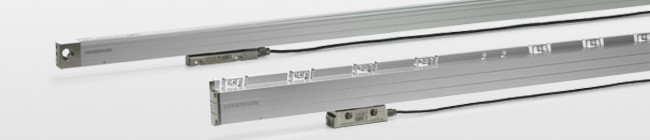

Lineárne snímače pre číslicovo riadené obrábacie stroje

Lineárne snímače HEIDENHAIN pre číslicovo riadené obrábacie stroje nachádzajú uplatnenie prakticky všade. Sú ideálne pre stroje a ďalšie zariadenia, ktorých posuvné osi pracujú v spätnoväzbovej riadiacej slučke, ako napríklad frézky, obrábacie centrá, vyvŕtavačky, sústruhy a brúsky. Priaznivé dynamické chovanie, vysoká povolená rýchlosť posuvu a akcelerácia v smere merania predurčuje tieto lineárne snímače pre vysoko dynamické konvenčné osi aj pre priame pohony.

Lineárne snímače s nízkoprofilovým puzdrom

Lineárne snímače s nízkoprofilovým puzdrom sú určené pre inštaláciu do obmedzených montážnych priestorov. Väčšie meracie dĺžky a vyšší akcelerácia sú umožnené použitím montážnych nosníkov alebo upínacích prvkov.

	Třída přesnosti	Měřicí délka ML	Inkrementální signály; Perioda signálu	Absolutní polohové hodnoty	Model
Absolutní lineární snímače pro bezpečnostně orientované aplikace	±5 μm ±3 μm	70 mm až 2040 mm	-	EnDat 2.2/22 DQ 01	LC 415 LC 495 S
Absolutní měření polohy • Skleněné měřítko	±5 μm ±3 μm	70 mm až 2040 mm	- 1 Vpp; 20 μm	EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04	LC 415 LC 485 LC 495 S LC 495 F LC 495 M
Inkrementální lineární měření s velmi vysokou opakovatelností • Ocelové měřítko • Malá perioda signálu	±5 μm ±3 μm	50 mm až 1220 mm	1 V_pp; 4 μm	-	LF 485
Inkrementální lineární měření • Skleněné měřítko	±5 μm ±3 μm	70 mm až 2040 mm	1 V_pp; 20 μm TTL; až 1 μm	- -	LS 487 LS 477

Lineárne snímače s vysokoprofilovým puzdrom

Lineárne snímače s vysokoprofilovým puzdrom sa vyznačujú tuhou konštrukciou, vysokou odolnosťou voči vibráciám a veľkými meracími dĺžkami. Snímací vozík je spojený s montážnym blokom prostredníctvom šikmého ramena, ktoré umožňuje montáž vo zvislej alebo vodorovnej polohe s rovnakým stupňom krytia .

	Třída přesnosti	Inkrementální signály; Perioda signálu	Absolutní polohové hodnoty	Model
Absolutní lineární snímače pro bezpečnostně orientované aplikace	±5 μm ±3 μm	-	EnDat 2.2/22 DQ 01	LC 115 LC 195 S
Absolutní měření polohy • Skleněné měřítko	±5 μm ±3 μm	- 1 Vpp; 20μm	EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04	LC 115 LC 185 LC 195 S LC 195 F LC 195 M
Absolutní měření polohy pro velké měřicí délky • Ocelový měřicí pásek	±5 μm	- 1 V_pp; 40 μm	EnDat 2.2/22 EnDat 2.2/02	LC 201 - single-section LC 201 - parts kits LC 201 scanning head
Inkrementální lineární měření s velmi vysokou opakovatelností • Ocelové měřítko • Malá perioda signálu	±3 μm ±2 μm	1 V_pp; 4 μm	-	LF 185
Inkrementální lineární měření • Skleněné měřítko	±5 μm ±3 μm	1 V_pp; 20 μm TTL; až 1 μm	- -	LS 187 LS 177
Inkrementální lineární měření pro velké měřicí délky • Ocelový měřicí pásek	±5 μm	1 V_pp; 40 μm	-	LB 382 - single-section LB 382 - multi-section
