Lineárne snímače pre ručne obsluhované obrábacie stroje

Pre typické aplikácie na ručne obsluhovaných obrábacích strojoch, ako sú frézky alebo sústruhy, postačujú zobrazované kroky 10 µm alebo 5 µm. Tieto kroky poskytujú lineárne snímače rady LS 300 a LS 600 s triedou presnosti +-10 µm na jeden meter pojazdu

Třída přesnostiMěřicí délkyPerioda inkrementálních signálůModel
Nízkoprofilové pouzdro±10 μm70 mm až1040 mm1 Vpp; 20 μmLS 388C
±10 μm70 mm až 1040 mmTTL, 20 μmLS 328C

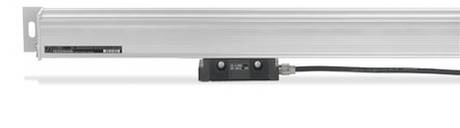

Vysokoprofilové pouzdro±10 μm140 mm až 3040 mm1 Vpp; 20 μmLS 688C
±10 μm140 mm až 3040 mmTTL, 20 μmLS 628C

Inkrementálny lineárny snímač LS 1679 s integrovanou klznou lištou

Snímač LS 1679 bol vyvinutý špeciálne pre ohýbacie lisy. Základom jeho vysokej presnosti a opakovateľnosti je presná sklenená stupnica a vysoko kvalitné integrálne ložisko. Vďaka oceľovému valivému vedeniu a materiálu, z ktorého je oceľová dráha vyrobená je veľmi robustný. Existuje niekoľko variant pripojenia k rámu stroja, pričom guľový kĺb poskytuje najviac stupňov voľnosti. Okrem štandardného rozlíšenia s krokom 5 µm existuje tiež variant s krokom merania 1 µm. Pre dokonalú montáž na dva C-stĺpiky sa dodávajú varianty s pravým a ľavým vývodom káblu.

Třída přesnostiMěřicí délkaInkrementální signály
Perioda signálu
Model
Skleněné měřítko se stupnicí±10 μm70 mm až 470 mmTTL; 20 μmLS 1679
