    Elektroniky rozhraní

    Elektroniky rozhrania HEIDENHAIN prispôsobujú signály snímača rozhraniu následnej elektroniky. Používajú sa v prípadoch, kedy následná elektronika nemôže priamo spracovať výstupné signály zo snímačov HEIDENHAIN, alebo keď je nutná dodatočná interpolácia signálov.

    Elektroniky rozhrania HEIDENHAIN sa dodávajú v rôznom mechanickom prevedení.

    Selection guide

    Outputs InterfaceInputs InterfaceDesign / Protection classInterpolation or subdivisionModel
    TTL1 VPPBox design / IP 655/10-fold
    20/25/50/100-fold
    Without
    25/50/100/200/400-fold
    IBV101
    IBV102
    IBV 600
    IBV 660B
    TTL1 VPPPlug design / IP 405/10/20/25/50/100-foldIBV 3x71

    TTL11 μAPPBox design / IP 655/10-fold
    20/25/50/100-fold
    EXE 101
    EXE 102
    2 x TTL / 1 VPP
    Adjustable
    1 VPPBox design / IP 652-fold
    5/10-fold
    5/10-fold and 20/25/50/100-fold
    IBV 6000
    EnDat 2.21 VPPBox design / IP 65
    Plug design / IP 40
    ≤ 16 384-fold subdivisionEIB 192
    EIB 392

    EnDat 2.22 x 1 VPPBox design / IP 65≤ 16 384-fold subdivisionEIB 1512
    DRIVE-CLiQEnDat 2.2Box design / IP 65EIB 2391 S

    Fanuc Serial Interface1 VPPBox design / IP 65
    Plug design / IP 40
    ≤ 16 384-fold subdivisionEIB 192 F
    EIB 392 F
    Fanuc Serial Interface2 x 1 VPPBox design / IP 65≤ 16 384-fold subdivisionEIB 1592 F
    Mitsubishi high speed interface1 VPPBox design / IP 65
    Plug design / IP 40
    ≤ 16 384-fold subdivisionEIB 192 M
    EIB 392 M
    Mitsubishi high speed interface2 x 1 VPPBox design / IP 65≤ 16 384-fold subdivisionEIB 1592 M
    Yaskawa serial interfaceEnDat 2.2Plug design / IP 40EIB 3391 Y
    DRIVE-CLiQEnDat 2.2Cable Design/IP 65EIB 3392 S
    EnDat 2.1
    EnDat 2.2
    1 VSS/EnDat 2.1/ EnDat 2.2
    EnDat 2.1
    EnDat 2.2
    1 VSS/EnDat 2.1/ EnDat 2.2
    Box design / IP 65

    Box design / IP 20
    EIB 5281
    EIB 5211
    EIB 5181
    PROFIBUS-DPEnDat 2.1
    EnDat 2.2
    Top-hat rail designPROFIBUS-
    Gateway

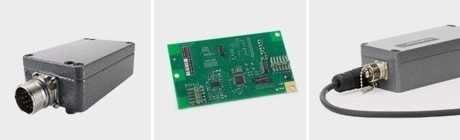

    Skrinkové prevedenie

    Vzhľadom k vysokému stupňu krytia IP65 je elektronika rozhrania v skrinkovom prevedení veľmi vhodná do drsného priemyslového prostredia, napríklad do prevádzky obrábacích strojov. Vstupy a výstupy sú opatrené robustnými prípojkami M23 a M12. Stabilné kovové puzdro poskytuje ochranu pred fyzickým poškodením, ako aj proti elektrickému rušeniu.

    Rada EXE/IBV 100 sa odlišuje od rady EXE/IBV 600 malými rozmermi.

    Konektorové prevedenie

    Elektronika rozhrania v konektorovom prevedení ušetrí mnoho miesta: v predĺženom puzdre konektoru D-sub je miesto pre celú interpolačnú a digitalizačnú elektroniku. To poskytuje ochranu pred fyzickým poškodením (stupeň krytia IP40) aj proti elektrickému rušeniu. Pre pevné pripojenie spojovacích prvkov a vrstvenie niekoľkých konektorov nad sebou je možné použiť vhodné príslušenstvo.

    Verzia pre integráciu

    Existuje taká verzia elektroniky rozhrania, určená pre integráciu do existujúcej elektroniky. Tieto zasúvacie karty musia byť chránené pred fyzickým poškodením a proti elektrickému rušeniu. Rada IDP, ktorú tvorí čistá interpolačná a digitalizačná elektronika, je určená pre integráciu ako vstup do iných elektroník okrem HEIDENHAIN.

    Prevedenie na DIN lištu

    Elektroniky rozhraní upevniteľné na lištu sú vhodné k prevádzke v elektrických rozvádzačoch s jednoduchým upevnením na DIN lištu.
