    Linear Encoders for Numerically Controlled Machine Tools

    Zapuzdrené lineárne snímače

    Zapuzdrené lineárne snímače HEIDENHAIN sú chránené pre prachom, špónami a striekajúcej vode a sú určené pre aplikácie na obrábacích strojoch

    • Trieda presnosti do ± 2 μm
    • Merací krok do 0,001 μm
    • Meracia dĺžka do 30m
    • Jednoduchá a rýchla montáž
    • Veľké montážne tolerancie
    • Zaťaženosť veľkých zrýchlením

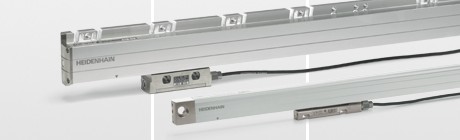

    Zapuzdrené lineárne snímače sa dodávajú s:

    • veľkoprofilovým puzdrom
      – pre vysokú odolnosť voči vibráciám
      – do 30m meracej dĺžky (72m na vyžiadanie)
    • nízkoprofilovým puzdrom
      – pre obmedzený inštalačný priestor
      – do meracej dĺžky 1240 mm s montážnou lištou alebo upínacími prvkami až do dĺžky 2040 mm

    Pri zapuzdrených lineárnych snímačoch HEIDENHAIN hliníkové puzdro chráni meraciu stupnicu, snímaciu hlavu a jej vedenie pred špónami, prachom a striekajúcou vodou. Elastické tesniace lišty uzatvárajú puzdro. Snímacia hlava je vedená plynulo, bez trenia po stupnici. Pružné uloženie snímacej hlavy tlmí nerovnosti medzi snímačom a saňami stroja.
