Linear Encoders for Numerically Controlled Machine Tools
CAD

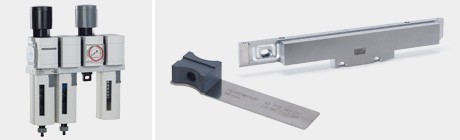

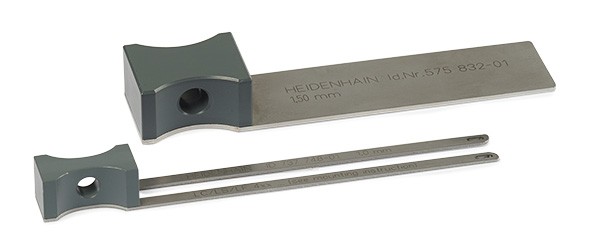

Montážne meradlá slúžia pre nastavenie medzery medzi stupnicou a snímacím vozíkom v prípade, kedy je nutné pred montážou odstrániť dopravne poistky.
Testovacie meradlá slúžia pre rýchlu a jednoduchú kontrolu medzery namontovaného lineárneho snímača. Montážne a testovacie meradlá sa dodávajú pre snímače či už s nízkoprofilovým alebo veľkoprofilovým puzdrom.
Mounting Instructions
Mounting and testing gauge for LC 1xx, LS 1xx, LC 382/LC2x1
Mounting and testing gauge for LC 4xx/LF4xx/LS 4xx

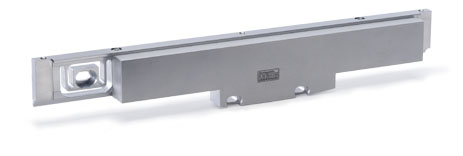

Rôzne montážne pomôcky simulujú optimálne primontovanú snímaciu jednotku. Ich pomocou je možné jednoducho vyrovnať zákaznícke upevnenie snímacej jednotky. Montážna pomôcka sa potom odstráni a snímacia jednotka sa upevní do držiaku. Montážne pomôcky pre veľmi dlhé snímače sú zaaretované k snímacej jednotke.
Montážní pomůcky pro velmi dlouhé snímače jsou zaaretovány ke snímací jednotce.
Montážne pomôcky pre snímače s nízkoprofilovým puzdrom sú určené k použitiu s montážnou lištou MSL 41. Tá je upnutá k upevnenému montážnemu nosníku.
Mounting aid for LC 1x5
Mounting aid for LS 1x7
Mounting aid for LC 2x1, LB 382
Mounting aid MSL 41
Montážna lišta
Snímače rady 400 vyžadujú pre meracie dĺžky nad 1240 mm montáž s montážnou lištou. K splneniu vysokých dynamických požiadaviek HEIDENHAIN odporúča použiť montážnu lištu pre meracie dĺžky nad 620 mm. Montážnu lištu je možné upevniť ako súčasť procesu montáže stroja. Neskôr teda bude možné snímač jednoducho upevniť počas záverečnej montáže. V prípade servisu stačí snímač iba vymeniť. Pre montážnu lištu MSL 41 sú prvky potrebné pre upevnenie už namontované. Je určená pre lineárne snímače s normálnymi alebo krátkymi koncovými blokmi. LC 4x5, LF 4x5 a LS 4x7 je možné namontovať na obe strany, čo umožňuje výstup káblu na oboch koncoch.
Documentation
MSL 41 Mounting Instructions
Upínacie prvky
Alternatívne k montážnej lište je možné odolnosť voči vibráciám pre LC 4x5 zaistiť použitím upínacích prvkov. Meraciu jednotku LC 4x5 s vývodom káblu po pravej strane, ktorá je upevnená na koncových blokoch je možné dodatočne fixovať upínacími prvkami. Toto riešenie eliminuje nutnosť použitia montážnej lišty pre meracie dĺžky väčšie ako 620 mm.
Mounting Instructions for clamping element
Zapuzdrené lineárne a uhlové snímače HEIDENHAIN je možné pre vyššiu úroveň ochrany prevádzkovať so vzduchovým tesnením. To poskytuje dodatočné zabezpečenie voči kontaminácii.

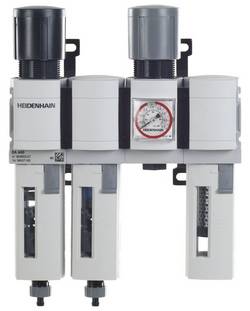

Spoločnosť HEIDENHAIN ponúka filtračný systém DA 400 pre čistenie stlačeného vzduchu. Je navrhnutý špeciálne pre privádzanie stlačeného vzduchu do snímačov. DA 400 má špeciálne filtre zaisťujúce konštantnú filtráciu vzduchu aj pri nízkych prietokoch. Je mimoriadne odolný voči náhlim zmenám tlaku dodávky vzduchu, ktoré môžu byť spôsobené zapínaním a vypínaním odberu inými spotrebiteľmi. Systém DA 400 ma tri filtračné stupne (predfilter, mikrofilter a filter s aktívnym uhlím) a regulátor tlaku s manometrom. Funkciu vzduchového tesnenia je možné účinne monitorovať pomocou manometru a tlakového spínača (dodávaného ako príslušenstvo).
Požadovaná dodávka stlačeného vzduchu pre optimálne vzduchové tesnenie snímačov je 1 – 10 l/min pre meradlá dĺžky a 1 – 4 l/min pre uhlové snímače. Pre reguláciu objemu vzduchu je potrebné použiť pripojovacie kusy s integrovanou škrtiacou klapkou. Škrtiace klapky zaisťujú predpísaný objem vzduchu s tlakom cca 1*105 Pa (1 bar).
Adaptéry bez škrtiacej klapky
DA 400 Product Information
DA 400 Mounting Instructions
DS-DA 400 Mounting Instructions
Nastrkávacím kľúčom je možné v prípade obmedzeného priestoru pripevniť konektor snímača ku káblovému adaptéru.
Mazacie zariadenie umožňuje jednoduché mazanie gumových tesnení viacsekciových snímačov LC 2x1 a LB 382.
Lubricating device
